K3V112 펌프 부품: 식별 및 수리 키트 안내서

명판의 "K3V112"는 하나의 부품 목록을 가리키지 않습니다. Kawasaki는 PTO 유무에 관계없이 시계 방향 및 반시계 방향으로 회전하는 단일, 직렬 또는 병렬 장치로 펌프를 제작합니다.{3}} 부품 판매자는 동일한 이름으로 여러 드라이브-샤프트 스플라인, 틸팅-핀 길이 및 파일럿{7}}펌프 유형을 나열합니다. 이러한 변형은 부품 이름이 올바른 경우에도 K3V112 펌프 부품 주문이 잘못된 경우입니다.



이 안내서는 이미 K3V112를 보유하고 있고 무엇을 구매할지 결정해야 하는 수리점, 부품 구매자 및 유지보수 책임자를 위한 것입니다. 어떤 부품이 어떤 어셈블리에 속하는지, 어떤 부품이 펌프 버전에 따라 변경되는지, 씰 키트, 로터리 그룹, 단일 부품 및 교체 펌프를 비교하는 방법, 그리고 다시 조립한 후 펌프에 필요한 사항을 다룹니다. 분해 단계나 레귤레이터 조정은 다루지 않습니다. Kawasaki의 카탈로그에는 승인 없이 펌프를 분해해서는 안 되며, 불가피한 경우 승인된 사람만 분해해야 하므로 정확한 모델에 대해 발행된 서비스 매뉴얼에 따라 작업을 수행해야 한다고 명시되어 있습니다.

"K3V112" 뒤의 문자는 적용되는 부품 목록을 결정하므로 어떤 부품을 보기 전에 전체 모델 코드를 기록해 두십시오. Kawasaki의 K3V/K5V 카탈로그에는 이 순서로 코드 위치가 나와 있습니다(Kawasaki Heavy Industries, 카탈로그 KPM1410, 2014년 10월).

모든 옵션이 모든 크기로 제공되는 것은 아닙니다. 112 크기의 경우 카탈로그의 범위 차트에는 K3V112S, K3V112DT, K3V112DTP 및 K3V112DP가 표시됩니다. 조절기 요약은 조절기 코드를 총 마력, 음의 흐름, 양의 흐름 및 부하 감지 제어와 같은 제어 유형에 연결합니다.{11}} 공급업체는 귀하가 코드를 읽는 것이 아니라 인쇄된 코드를 필요로 합니다.

방향에 대해 Kawasaki는 정격 34.3 MPa, 최고 압력 39.2 MPa, 최대 자체- 프라이밍 속도 2,360 min⁻²의 112 크기 시리즈를 나열합니다(가와사키 중공업). 카탈로그에는 해당 속도에 대한 조건이 첨부되어 있습니다: 최대 변위 및 -0.01MPa 이상의 흡입 압력. 이는 부품의 허용 값이 아닌 펌프 등급입니다.

명판이 없거나 읽을 수 없는 경우 당사 가이드를 참조하세요.명판에서 유압 펌프 식별대체 방법을 다룹니다.

부품을 하나씩 나열하는 대신 어셈블리별로 그룹화하면 주문이 더 쉽고 견적을 비교하기가 더 쉽습니다. 아래 그룹은 판매자가 게시한 부품 표의 부품 이름을 바탕으로 구성된 당사 그룹입니다. BOM이 아닌 오리엔테이션 맵입니다. 품목 번호와-펌프당 수량은 정확한 모델 코드에 대한 부품 목록에서 나와야 합니다.

네 가지 부품 유형은 두 가지 이상의 버전으로 판매되며 주문하기 전에 각각 이전 부품을 확인해야 합니다. 아래 버전은 두 애프터마켓 부품 판매자가 게시한 버전으로, 2026년 10월 9일에 확인되었습니다(미션 유압장치; 히드라 부품 미국). 둘 다 판매할 부품이 있는 상업용 소스이며, 두 목록 모두 완전하지 않습니다. 그들은 또한 관련이 있습니다: Mission은 Hydra Parts USA를 온라인 소매 유통업체로 지정하므로 한 목록이 다른 목록을 독립적으로 확인하지는 않습니다. 버전이 존재함을 보여줍니다. 어느 펌프가 귀하의 펌프에 맞는지는 표시되지 않습니다.

첫 번째 줄에서 손은 밸브 플레이트에 속합니다. Mission의 어셈블리 제품 페이지에는 실린더 블록 1개와 오른쪽(시계 방향) 밸브 플레이트 1개가 나열되어 있습니다(미션 유압장치). 어느 판매자도 어느 어셈블리가 전면 또는 후면 펌프에 들어가는지, R과 L이 주어진 펌프 회전에 어떻게 매핑되는지를 밝히지 않습니다. 라벨에서 이를 추론하지 마세요. 귀하의 모델 코드에 대한 부품 목록에서 부품 번호로 확인하십시오.

샤프트의 Kawasaki 카탈로그 치수표에는 K3V112 샤프트 끝단에 14톱니 JIS B 1603 스플라인이 나와 있습니다. 판매자 목록의 다른 개수는 귀하가 가지고 있는 샤프트의 톱니 수를 계산하는 이유입니다.

틸팅 핀의 목록에는 길이가 어느 두 지점 사이에서 측정되는지 명시하지 않고 두 가지 길이가 나와 있습니다. 측정값과 일치시키기 전에 해당 수치가 어떤 치수를 나타내는지 공급업체에 문의하십시오.

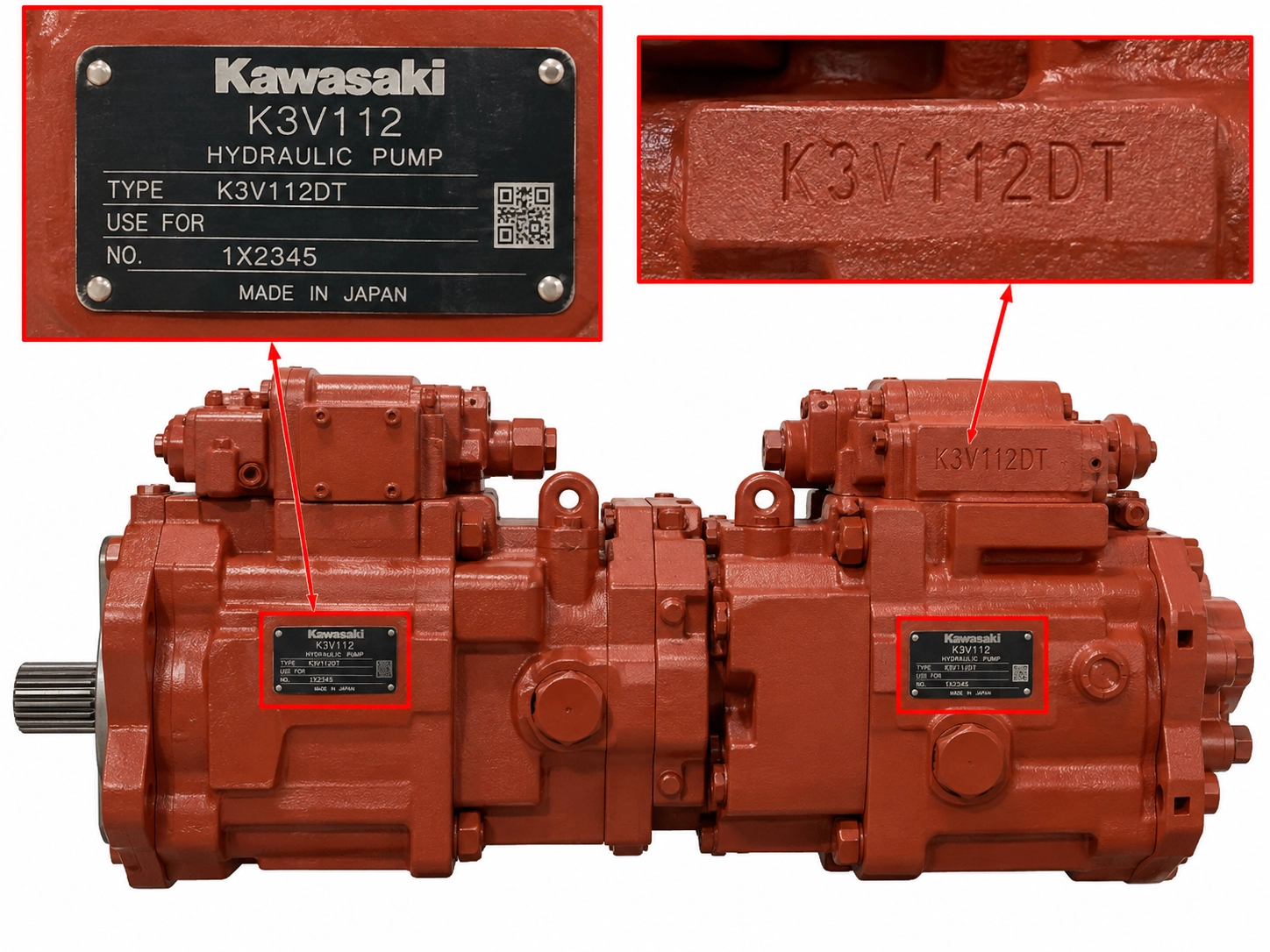

명판과 오래된 부분을 읽어야 할 내용

신원확인기록입니다. 다른 사람에게 견적을 요청하기 전에 수집하세요.

1. 두 가지 디자인 코드를 포함하여 명판의 전체 모델 코드와 일련 번호.
2. 샤프트 끝에서 본 회전, R 또는 L.
3. 더블 펌프의 경우 각 부품이 전면 펌프용인지 후면 펌프용인지 여부입니다.
4. 스플라인 톱니 수는 전면 및 후면 샤프트에 있습니다.
5. 위에서 설명한 사진과 같이 기울어진 핀 길이입니다.
6. 레귤레이터 코드 및 레귤레이터가 전면인지 후면인지 여부.
7. 파일럿 기어 펌프 또는 PTO 장착 여부(사진 포함)
8. 기계 제조업체, 모델 및 일련 번호, 기계 제조업체의 펌프 부품 번호(있는 경우).

항목 4와 5는 펌프를 열어야 합니다. 아직 컴퓨터에 있는 경우 나머지를 보내고 그렇게 말하세요.

펌프 전체를 수리하지 않고 교체하는 경우,9가지-사양 펌프 교체 체크리스트인터페이스 확인을 다루며 이 목록은 생략합니다.

Kawasaki의 공개 카탈로그는 작동 제한을 제공하지만 마모 제한 및 교체-또는-재작업 규칙은 없습니다. 이러한 내용은 특정 모델의 서비스 매뉴얼에 있으므로 아래의 각 결정은 찾아볼 내용과 순서에 따라 변경되는 내용으로 구성됩니다.

문장

카탈로그의 정격 압력에 대한 각주는 내구성을 설명할 때 베어링 수명을 예외로 명시합니다(가와사키 중공업, 카탈로그 KPM1410). 베어링 결정은 견적 이후가 아닌, 견적 이전에 내리십시오. 해당 모델의 설명서에서 샤프트에서 분리된 베어링을 다시 장착할 수 있는지 확인하세요. 그렇지 않은 경우 롤러 및 니들 베어링을 주문에 추가하십시오.

로타리 그룹

설명서에서 실린더 블록, 피스톤 또는 슈의 손상을 그룹을 세트로 교체하는 이유로 간주하는지 확인하십시오. 일반적으로 유압 부품에 관한 2016 Fluid Power World 기사에서는 표면이 여전히 허용 가능한 허용 오차 내에 있는 내부 마모에 랩핑이 적합할 수 있으며 그렇지 않은 경우 배럴, 피스톤 및 기타 내부 부품이 재생산되거나 교체된다고 말합니다(유체 동력의 세계). 이는 K3V112 허용량이 아닌 일반적인 진술입니다. 여기에 적용됨:

• 눈에 보이는 손상블록, 피스톤 또는 신발에 흠집, 패임, 균열 또는 압착 자국 등이 있는 경우: 교체를 예상하고 단일-부품 및 전체{1}}그룹 견적을 모두 요청하세요.
• 가벼운 마모:재작업은 모든 치수가 제조업체의 한도 내에 있는 경우에만 가능하며, 해당 모델에 대해 해당 한도를 보유한 매장에서만 요청을 할 수 있습니다.

이 가이드는 마모 한계를 재현하지 않습니다.

레귤레이터 및 파일럿 기어 펌프

설명서에서 이러한 항목을 서비스 가능한 항목으로 취급하는지 또는 완전한 교체 품목으로 취급하는지 찾아보고 레귤레이터 씰 키트를 구입하기 전에 이를 해결하십시오. 해당 모델의 설명서에서 달리 지시하지 않는 한 조정 나사와 잠금 너트를 그대로 두십시오.

내부에서 찾은 내용도 원인을 가리키며, 원인을 수정해야 합니다. 그렇지 않으면 새 부품도 같은 방식으로 작동하지 않습니다. 아래 패턴은 수리 서비스를 판매하는 회사의 관리자가 작성한 가변 피스톤 펌프 전반에 대한 2021년 Power & Motion 기사에서 가져온 것입니다(파워 & 모션). 진단이 아닌 단서로 읽으십시오.

증상의 수준이 아닌 발견한 피해 수준에 맞춰 구입하세요. 이 표는 제조업체 규칙이 아니라 이전 섹션의 소스를 읽은 것입니다.

키트 이름은 키트에 무엇이 들어 있는지 알려주지 않습니다. 한 판매자의 부품 표에서 "완전한 로터리 그룹 키트"라는 행에는 씰-키트 부품 번호가 표시되어 있으며 탠덤 펌프, 조절기, 파일럿 기어 펌프 및 PTO용 씰 및 O{2}}링으로 설명되어 있습니다. 해당 이름의 동일한 판매자 제품 페이지에는 실린더 블록, 밸브 플레이트, 피스톤 세트, 리테이너 플레이트, 볼 가이드 및 스프링(미션 유압 테이블; 제품 페이지, 둘 다 2026년 10월 9일 확인). 부품 번호, 수량, 제외 항목이 포함된 라인-별-목록을 모든 공급업체에 요청하세요.

표의 마지막 행에 대해 동일한 Fluid Power World 기사에는 일반 규칙이 명시되어 있습니다. 즉, 수리 비용이 새 구성 요소의 60~70%를 넘지 않으면 의미가 있습니다. 예외를 추가합니다. 새 장치를 쉽게 사용할 수 없고 중요한 기계가 다운된 경우에도 더 높은 비용으로 수리할 수 있습니다. 이 규칙은 일반적으로 유압 구성요소에 적용되며 임계값은 아닙니다. 이를 적용하려면 전체 수리 비용을 교체 펌프 배송 가격으로 나누십시오. 부품, 베어링, 씰, 인건비, 테스트 비용을 수리 비용에 포함하고 두 가지 견적을 동시에 요청하세요.

비교 결과 교체가 필요하다고 판단되면K3V112 전체 펌프 페이지우리가 만든 레이아웃을 나열합니다. 적합 확인이 아닌 출발점입니다. 이는 전체 모델 코드와 도면 확인에서 비롯됩니다.

새로운 내부 부품은 배수 라인, 흡입 라인 또는 여과에 있는 결함을 해결하지 못합니다. 주문이 발송되기 전에 세 가지 확인을 수행할 가치가 있습니다.

부품 라벨은 공급업체가 함께 보내려고 하는 서류보다 적은 내용을 알려줍니다. 세 가지 질문은 종종 함께 실행되므로 별도로 질문해야 합니다.

세 번째는 부품이 아닌 판매자에 대한 질문이다. 승인된 채널 외부에서 구입한 부품은 -정품이 아니며, 승인서에서는 해당 버전이 귀하의 펌프에 적합한지 확인하지 않습니다.

출처가 무엇이든 서면으로 질문하십시오.

• 실린더 블록과 밸브 플레이트가 함께 공급되는지 여부와 어떤 손용인지.
• 슬라이딩 표면과 함께 제공되는 검사 기록은 무엇이며 조립된 로터리 그룹 또는 펌프가 배송 전에 테스트되었는지 여부.
• 보증 범위, 기간, 버전이 잘못된 것으로 판명되면 어떻게 됩니까?

이 질문은 부분에만 적용됩니다. 공급업체를 전체적으로 판단하려면 다음 비교를 참조하세요.오리지널 및 애프터마켓 유압 펌프.

재구축된 펌프는 Kawasaki가 공개한 오일 및 설치 조건 내에서 작동해야 합니다. 아래 값은 2026년 10월 9일 Kawasaki의 K3V/K5V 제품 페이지에서 링크된 버전인 2014년 10월 날짜의 카탈로그 KPM1410에서 가져온 것입니다(가와사키 중공업). 카탈로그에는 기술 데이터가 보증된 값이 아닌 일반적인 값으로 설명되어 있습니다.

점도 및 온도 수치는 권장 작동 지점이 아니라 카탈로그에 나열된 외부 범위입니다.

카탈로그에는 시운전 순서가 아닌 설치 조건이 나와 있습니다. 재구축 후 첫 번째 시작, 세척 및 승인을 위해서는 해당 모델의 펌프 설명서와 기계 제조업체의 지침에 있는 절차를 따르십시오.

공급업체는 귀하가 보낸 내용에 대해서만 K3V112 펌프 부품을 확인할 수 있으므로 모든 내용을 하나의 메시지로 보내십시오.

• 위 목록의 신원 확인 기록과 명판 사진
• 각 부품 또는 키트의 수량, 필요한 날짜 및 배송 목적지
• 요청한 부품, 어셈블리별로 그룹화, 견적을 원하는 옵션: 씰 키트, 단일 부품, 로터리 그룹 또는 전체 펌프
• 부품 번호, 수량, 제외 항목이 포함된{0}}라인별- 키트 목록 요청
• 부품에 대해 원하는 증거: 원산지, 추적성 문서, 검사 기록, 보증 조건
• 펌프가 이미 열려 있는 경우 -밸브 플레이트, 실린더 블록 표면 및 슈의 발견 사항과 사진을 벗겨냅니다.
• 지금까지 수행된 시스템 점검: 케이스 배수 흐름, 케이스 압력, 스트레이너 및 필터
• 수리 비율을 계산할 수 있도록 부품 견적과 함께 전체{0}}펌프 가격 요청

첫 번째 문의를 보내기 위해 펌프를 열 필요는 없습니다. 모델 코드, 회전, 조절기 코드, 수량 및 대상이 시작하기에 충분합니다.

이 목록은 모든 부품 공급업체에 적용됩니다. Sheungchak에서 발표한 K3V112 제품군은 S, DT, DP 및 DTP 레이아웃의 완전한 펌프입니다. 비교 대상이 교체인 경우 명판 사진과 식별 기록을 당사를 통해 보내주십시오.문의 양식. 모델 확인, 도면 확인 및 제공되는 펌프의 전체 구성을 명시하는 견적을 요청하세요.
