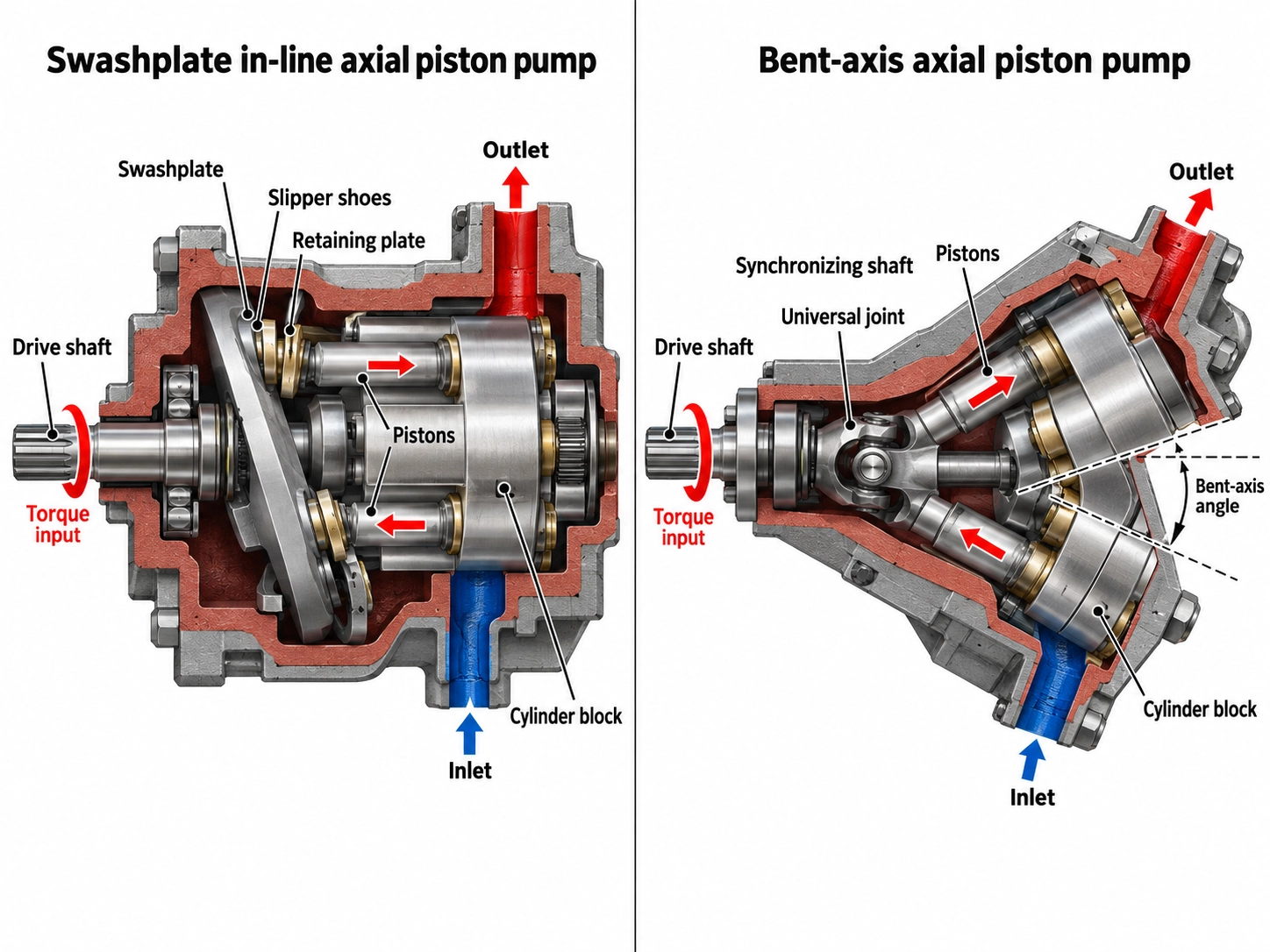

스와시플레이트 대 벤트-축 피스톤 펌프 및 모터

거의 동일한 변위에서 굽은-축 장치는 약 40% 더 빠른 것으로 평가됩니다(5,600rpm 대 4,000rpm). 이는 구부러진-축 모터가 동일한 변위의 인라인 설계보다 훨씬 빠르게 작동할 수 있다는 Casey의 일반적인 주장과 일치합니다.-

두 데이터 시트에서는 제품군을 서로 다른 압력 등급으로 분류합니다. 더 높은 압력과 더 높은 속도를 통해 굴곡-축 장치는 유사한 변위 등급에서 이론적 유압 출력의 약 2배를 처리합니다.

스와시플레이트 데이터 시트에는 크기 45의 경우 0rpm 및 280bar에서 170Nm의 시작 토크가 나와 있습니다. 이론적 토크는 198Nm이므로 이탈 시 약 86%를 제공합니다. 더 작은 크기 23의 경우 비율은 105Nm 중 75로 약 71%로 더 낮습니다. (보쉬 렉스로스 RE 91172) A2FM 데이터 시트에는 "좋은 시동 효율성"이 특징으로 나열되어 있지만 검토된 버전에서는 이탈 토크 표가 제공되지 않습니다. Casey는 동일한 변위의 인라인 모터에 비해 굽은-축 이탈 이점을 약 5%로 설정합니다.

인라인 모터만이 0으로 스트로크할 수 있다고 흔히 알려져 있는데, 일부 드라이브에서는 이를 프리휠하거나 모드를 전환해야 합니다. Casey의 표현은 더욱 조심스럽습니다. 모든 가변 굴곡-축 모터가 0으로 갈 수 있는 것은 아닙니다. Danfoss는 0도- 기능을 갖춘 굽은-축 가변 모터를 제공합니다. (댄포스 H1B) 드라이브에 변위가 0이 필요한 경우 사양에 기록하고 정확한 모델인지 확인하십시오. 디자인 유형에서 그것을 가정하지 마십시오.

굽은-축 장치에서는 피스톤 힘이 샤프트로 직접 전달되므로 샤프트 베어링이 무거운 하중을 전달합니다. Casey는 이러한 베어링이-라인 샤프트 베어링보다 조기 고장이 발생하기 쉽다고 지적합니다. 모바일 유압 팁에 따르면 구부러진-축 펌프의 베어링을 교체할 가능성이 더 높습니다. (모바일 유압 팁)

동일한 대형 테이퍼 롤러 베어링이 구부러진-축 장치가 외부 측면 하중을 잘 견디는 이유입니다. Parker는 자사의 견고한-롤러 베어링이 상당한 외부 축 및 반경방향 샤프트 하중을 허용한다고 말합니다. 모바일 유압 팁은 기어나 풀리로 구동되는 펌프에 대해 굽은{4}}축을 강력하게 선택합니다. Rexroth는 반경 방향 힘의 방향을 설정하면 베어링 부하를 줄이고 서비스 수명을 연장할 수 있다고 덧붙입니다. (보쉬 렉스로스 RE 91001)

샤프트는 무거운 배럴을 회전해야 하기 때문에 동기화 요소는 주기적 비틀림을 받습니다. Insane Hydraulics는 반복적인 동기화-샤프트 파손을 빈번하고 급격한 가속 및 감속으로 인한 피로와 연결합니다. (미친 유압장치) 이를 정량화된 고장률이 아닌 현장에서 나타나는 고장 패턴으로 간주합니다. 지속적인 반전을 통해 듀티 사이클을 확인하는 것은 여전히 ​​가치가 있습니다.

기울어진 배럴은 구부러진-축 유닛에 다양한 하우징 모양과 길이를 제공합니다. 장착 플랜지, 포트 위치 및 배수 위치가 정렬되지 않을 수 있습니다.

구부러진{0}}축 유닛이 벨트 또는 기어 측면 하중을 처리하는 곳에 장착된 스와시플레이트 유닛은 이러한 힘에 대해 평가되지 않을 수 있습니다.

위 표에서 굴곡-축 장치는 더 빠른 속도와 더 높은 압력 등급을 모두 충족합니다. 동일한 변위의 스와시플레이트 교체에는 과부하가 걸릴 수 있습니다.

두 디자인의 가변 장치는 서로 다른 제어 메커니즘과 변위 범위를 사용합니다. 포트 크기가 일치하더라도 기계 응답이 변경됩니다.
